非接触全场应变测量系统

简介：全场应变测 系统结合数字图像相关技术（DIC）与双目立体视觉技术，通过追踪物体表  的散斑图像，实现受力/受热变形过程中物体表  的三维全场应变测  ，包括三维坐标测里量、位移场测量及应变场测 量。该技术已成为力学测试分析和材料科学研究中的 要工具，可替代传统的引伸计和应变片，是一种精确、实时、简便、得到广泛认可和好评的应变、变形测量解决方案。

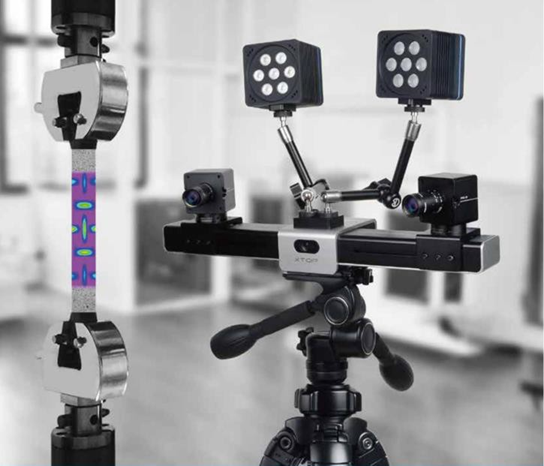

该设备是非接触式的，运用多级虚拟探头（运动传感器）和 清画质摄像机追踪标记线或散斑，记录试样表 的实物模型。主要应用： 及材料力学、结构力学、破坏力学、冲击力学、振动力学、微纳米力学、生物力学、疲劳与损伤等学科。

型号：VIC-3D、XTDIC-CONST

主要参数：

• 位移测量精度：0.01 像素；位移分辨率精度在 1 微米；
• 应变测量范围：0.005%~2000%；
• 应变测量精度：0.01%；
• 软件采样帧率：不低于 30FPS；
• 相机像素：500 万；

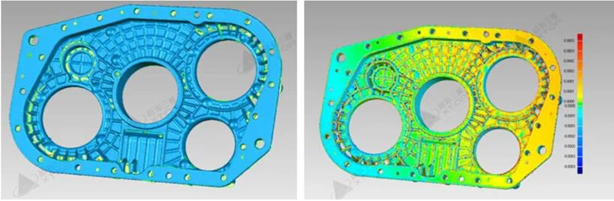

• 软件：1.内置系统自有的 2D/3D 双相机软件直接 动和控制相机参数，并以云图形式实时提供散斑图像全场位移精度评估结果，控制同步图像。2.可通过分析计算得出试件在受载过程中的全场位移应变云图、位置坐标。通过增 相应模块，该云图 试件的加载过程而实时更新，且实时云图刷新率不低于 1Hz，同时可在云图上提取任意一点的数据曲线以及表格。

典型应用场景

材料研究

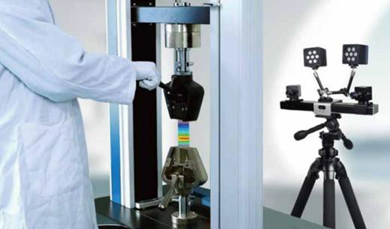

全场应变测量系统能够在各种复杂的测试环境下，分析材料的力学性能和行为表现，并且可以完美地生成到现有试验台和试验机。可以在机械加载和热加载的情况下，测量软质和硬质材料的全场三维应变和变形。

• 全场应变分布
• 应力-应变曲线
• 杨氏模
• 泊松比
• 拉伸试
• 剪切试
• 三点弯曲/四点弯曲

大型仿真试验

• 桥梁支架稳定性分析

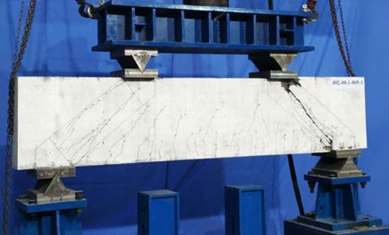

• 大型混凝土框架结构变形测量
• 剪力墙稳定性分析
• 边坡/滑坡模拟试验
• 衬砌结构相似试验
• 砌体结构相似试验
