非饱和土三轴仪

简介：非饱和土三轴仪是对传统三轴试验系统的延伸和升级，用于研究地下水位以上土体,即非饱和土的特性，可以模拟现场的应力状态和饱和情况。

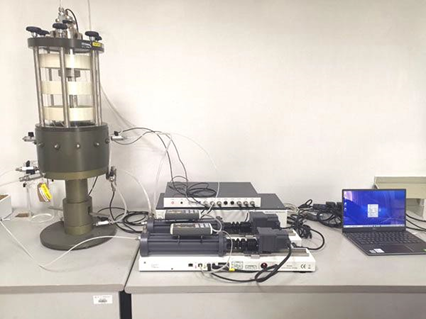

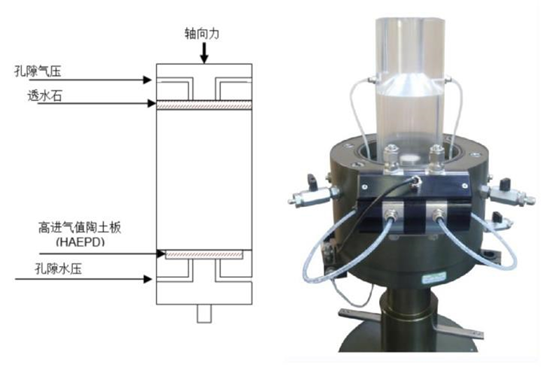

GDS UNSAT 是一款性能卓越的非饱和土三轴研究设备，4D 应力路径模块同时控制孔隙气压、孔隙水压、围压和轴压，可以模拟实际状态下非饱和土的轴向/径向应力、孔隙水和孔隙气压状况。该设备是基于 B&W 形式的三轴测试系统，由双通道气压控制器、孔隙水压控制器、B&W 三轴压力室、八通道数据采集仪、位移传感器、水下荷重传感器、体变测量装置、差压传感器、软件、电脑等组成。除非饱和土试验外，它也可以完成标准的岩土实验（例如 U-U，C-U，多级，应力路径等）。

型号：GDS UNSAT

主要参数：

• 轴向力：量程：7kN，精度：0.1%FS；
• 轴向位移：量程：50mm，精度 0.15%FS；
• 试样尺寸：38mm，39.1mm，50mm；
• 吸力控制范围：5bar，15bar；
• 围压（气压加载）：量程：1MPa，精度：1kPa；
• 反压：量程：2MPa，压力分辨率：1kPa，体积分辨率：1mm³；
• 孔压：量程：2MPa，精度：0.25%FS；
• 软件模块：非饱和土三轴试验， 标准三轴（ CU 、 UU、CD），三轴渗透，应力路径，高级加载，K0 试验。
